編號系統

CAS號：102-06-7

MDL號：MFCD00001758

EINECS號：203-002-1

RTECS號：MF0875000

BRN號：1875653

PubChem號：24866918

物性數據

1.      性狀：白色粉末，無(wú)臭，味苦。

2.      相對密度（g/mL,25℃）：1.13

3.      相對蒸汽密度（g/mL,空氣=1）：未確定

4.      熔點(diǎn)（oC）：114～150，170（以上分解）

5.      沸點(diǎn)（oC,常壓）：未確定

6.      沸點(diǎn)（oC, 101.3kpa）： 260

7.      折射率：未確定

8.      閃點(diǎn)（oC）：未確定

9.      比旋光度（o）：未確定

10.   自燃點(diǎn)或引燃溫度（oC）: 790

11.   蒸氣壓（mmHg,20oC）：未確定

12.   飽和蒸氣壓（kPa, oC）：未確定

13.   燃燒熱（KJ/mol）：未確定

14.   臨界溫度（oC）：未確定

15.   臨界壓力（KPa）：未確定

16.   油水（辛醇/水）分配系數的對數值：未確定

17.   爆炸上限（%,V/V）：未確定

18.   爆炸下限（%,V/V）：12.6(g/m3)

19.   溶解性：微溶于水，不溶于汽油，溶于乙醇、氯仿、丙酮、甲醇、二甲苯。

毒理學(xué)數據

1. 急性毒性：大鼠經(jīng)口LD50：323mg/kg
2. 小鼠經(jīng)口LD5O：150mg/kg
3. 兔經(jīng)口LD5O：250mg/kg
4. 本品有毒，與皮膚接觸有刺激性。

生態(tài)學(xué)數據

該物質(zhì)對水有稍微的危害。

分子結構數據

1、   摩爾折射率：65.38

2、   摩爾體積（cm³/mol）：191.0

3、   等張比容（90.2K）：493.3

4、   表面張力（dyne/cm）：44.4

5、   介電常數：

6、   偶極距（10^-24cm³）：

7、 極化率：25.91

計算化學(xué)數據

1.疏水參數計算參考值（XlogP）:2.4

2.氫鍵供體數量:2

3.氫鍵受體數量:1

4.可旋轉化學(xué)鍵數量:3

5.互變異構體數量:2

6.拓撲分子極性表面積50.4

7.重原子數量:16

8.表面電荷:0

9.復雜度:225

10.同位素原子數量:0

11.確定原子立構中心數量:0

12.不確定原子立構中心數量:0

13.確定化學(xué)鍵立構中心數量:0

14.不確定化學(xué)鍵立構中心數量:0

15.共價(jià)鍵單元數量:1

性質(zhì)與穩定性

避免與強氧化劑接觸。微溶于水，溶于乙醇、氯仿、熱苯、熱甲苯，易溶于稀無(wú)機酸。其水溶液呈強堿性?？諝庵蟹€定。

貯存方法

合成方法

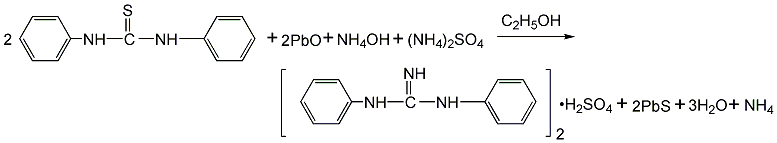

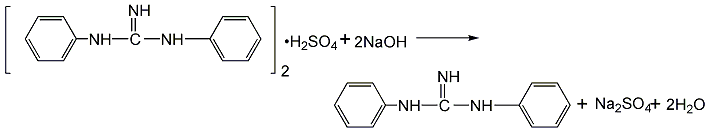

1.我國二苯胍生產(chǎn)工藝均為二硫化碳和苯胺縮合制得二苯硫脲，再由二苯硫脲、氧化鉛、氫氧化銨與硫酸銨在40-70℃的條件下制成二苯胍的硫酸鹽，經(jīng)提取、過(guò)濾，中和得半成品。再經(jīng)干燥、篩選即得成品促進(jìn)劑D。各生產(chǎn)工藝的不同點(diǎn)主要集中在二苯硫脲合成二苯胍這一步，早期國內采用氧化鉛法，由于產(chǎn)品質(zhì)量差、操作人員的粉塵污染（鉛粉塵）、母液的三廢處理、收率低等問(wèn)題，此方法在20世紀90年代后期基本已停止使用。此法用氧化鉛作脫硫劑，用氨水作胺化劑，用硫酸銨作為二苯胍的萃取劑，在原料消耗、環(huán)境保護方面都存在問(wèn)題。

改用氧化鋅可改進(jìn)原有的生產(chǎn)工藝。90年代中期，國內有氧化鋅法和氧化鐵法的報道，但因各種原因并未普及，已被淘汰?，F在所有國內二苯胍的生產(chǎn)企業(yè)均采用氧氣法生產(chǎn)，即二苯硫脲與氧氣、氨水反應8h后得二苯胍。原料消耗定額：二苯硫脲1250kg/t、氧氣240m3、醋酸銅（催化劑）0.86kg/t、氨水1000kg/t、水252kg/t。

2.首先把所需量的乙醇和水加入耐壓反應釜，室溫下通氨1h，使溶液中的氨達到飽和，然后邊攪拌邊加入二苯基硫脲，完畢，再通氨15min。將氧化鋅調成稀糊狀，慢慢滴加至反應釜中，滴加時(shí)間1h左右，最后將反應釜密封，通氨升壓到所需值，在38～40℃反應3h，繼續升溫到一定溫度再反應一定時(shí)間。反應完畢，釋壓、放料、過(guò)濾、醇洗。將濾液和洗液合并精餾，以回收部分乙醇。由于二苯胍僅微溶于水，隨著(zhù)精餾的進(jìn)行，釜底析出粗二苯胍的量越來(lái)越多，待乙醇基本蒸出后停止。然后往其中加入少量水，在不斷攪拌下滴加1∶1的鹽酸，使二苯胍生成可溶性的二苯胍鹽酸鹽，待溶液pH值為2～3時(shí)，停止滴加鹽酸，將其過(guò)濾除去副產(chǎn)物和雜質(zhì)，濾液再用10%的NaOH中和，此時(shí)即有精制的白色二苯胍沉淀析出。再過(guò)濾、水洗、干燥即產(chǎn)品。

3.也可采用以N,N’-二苯硫脲、氨水和氧氣為原料，以二價(jià)銅離子為催化劑的氧氣法生產(chǎn)本品，合成反應式如下

首先，銅鹽與氫氧化銨、氨及N,N’-二苯硫脲反應生成絡(luò )合物二氨N,N’-二苯硫脲合銅（Ⅱ）氫氧化物和銨鹽。然后N,N’-二苯硫脲經(jīng)氧氣氧化脫硫及上氨反應得到產(chǎn)品二苯胍和亞硫酸銨。亞硫酸銨繼續被氧氣氧化生成硫酸銨。

用途

主要用作天然膠與合成膠的中速促進(jìn)劑。常用作噻唑類(lèi)、秋蘭姆及次碘酰類(lèi)促進(jìn)劑的活性劑，與促進(jìn)劑DM、TMTD并用時(shí)，可用于連續硫化。用噻唑類(lèi)促進(jìn)劑的第二促進(jìn)劑時(shí)，硫化膠的耐老性能有所下降，必須配以適當的防老劑。在氯丁膠中，該品有增塑劑和塑解劑的作用。該品不適于白色或淺色制品以及與食物接觸的橡膠制品。主要用于制造輪胎、膠板、鞋底、工業(yè)制品、硬質(zhì)膠和厚壁制品。作為第二促進(jìn)劑用量為1-2份，作噻唑促進(jìn)劑的第二促進(jìn)劑時(shí)一般用量為0.1-0.5份。二苯胍的衍生物鉻酪二苯胍是一種高效防銹劑。二苯胍還被用作塑料交聯(lián)劑，示溫材料，礦石浮選用助劑，涂料助劑，拋光材料助劑，金屬分析試劑及建材用助劑。

用作天然橡膠、合成橡膠及其橡膠型膠黏劑的中速高溫硫化促進(jìn)劑，也用作秋蘭姆類(lèi)、噻唑類(lèi)及次磺酰胺類(lèi)促進(jìn)劑的活性劑。硫化臨界溫度141℃。硫化膠耐老化性能好，但硫化平坦性較差。主要用于制造輪胎、膠板、鞋底、硬質(zhì)膠制品和厚壁制品?？墒鼓z乳增稠，也能引起膠凝，故不宜用于膠乳，也不宜用于白色、淺色制品。

安全信息

危險運輸編碼：UN 3077 9/PG 3

危險品標志：有害 危害環(huán)境

安全標識：S26 S61 S36/S37/S39

危險標識：R22 R62 R36/37/38 R51/53

文獻

暫無(wú)

備注

暫無(wú)
