功能梯度材料（FGM）允許在從生物醫學到建筑學的多學科領域中進行多種應用。然而，它們的制造相對于梯度連續性，界面彎曲和方向自由性而言是乏味的。

大多數商業設計軟件不包含屬性梯度數據，這妨礙了對適合FGM的設計空間的探索。在有關科學進展的新報告中，佩德羅·阿格斯·賈奇尼（Pedro AGS Giachini）和美國。

德國和土耳其的建筑與城市規劃，物理情報和醫學研究團隊設計了材料工程和數字處理的組合方法。該方法促進了基于擠壓的多材料的纖維素基可調諧粘彈性材料的增材制造。

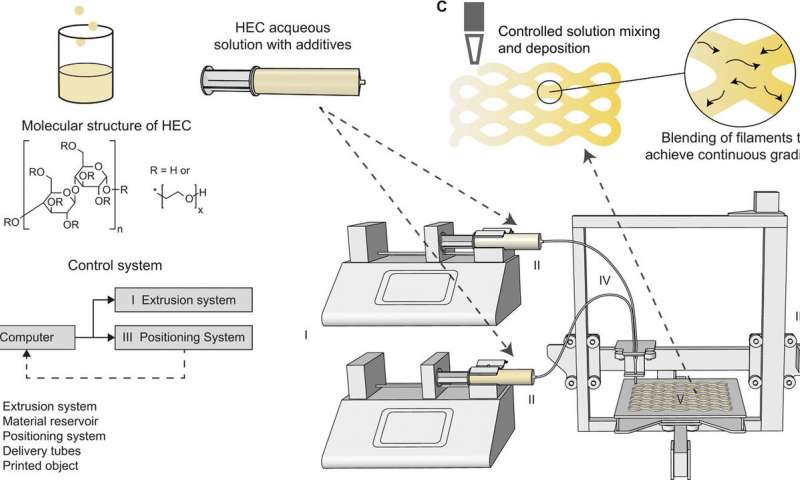

用于打印連續漸變的制造過程示意圖。（A）印刷溶液的制備示意圖。將粉末狀的羥乙基纖維素（HEC）溶解在水中，并在燒杯中與添加劑混合，然后轉移到注射器中。（B）控制系統圖和3D打印系統示意圖。左圖顯示了通過反饋回路同步（I）擠出系統和（III）定位系統的通信工作流程。3D打印系統（右）由（I）擠出系統（一個或兩個注射泵），（II）儲液罐（注射器）和（III）定位系統（定制的低成本3D打印機TEVO Tarantula i3）組成。輸送管（IV）配有擠出頭，可輸送打印溶液并將溶液的細絲沉積在打印平臺（V）上。（C）顯示沉積后長絲混合的插圖。相鄰的細絲通過分子尺度上的擴散相互融合，從而形成無縫的物體和連續的漸變。圖片來源：Science Advances，doi：10.1126 / sciadv.aay0929

結構保持連續，高對比度和多維剛度梯度。Giachini等。建立了一種方法來工程化具有相似組成但具有不同機械和流變特性的纖維素基材料。

該團隊還并行開發了數字工作流程，以將梯度信息嵌入具有集成制造路徑計劃的設計模型中。

該團隊結合了物理和數字工具，可以通過多種途徑獲得類似的剛度梯度，從而實現了以前僅限于材料和幾何形狀剛性耦合的開放設計可能性。

功能梯度材料（FGM）可以連續，逐步的方式逐漸改變成分或結構，從而改變復合材料的性能。

材料設計的原理類似于許多自然存在的基材，其構造是為了滿足多種需求，有時在包括薄膜涂層，生物醫學工程和建筑學在內的各個領域存在沖突的設計要求。

FGM可以更好地在界面處分配應力，對軟執行器進行編程變形并影響細胞遷移的速度。

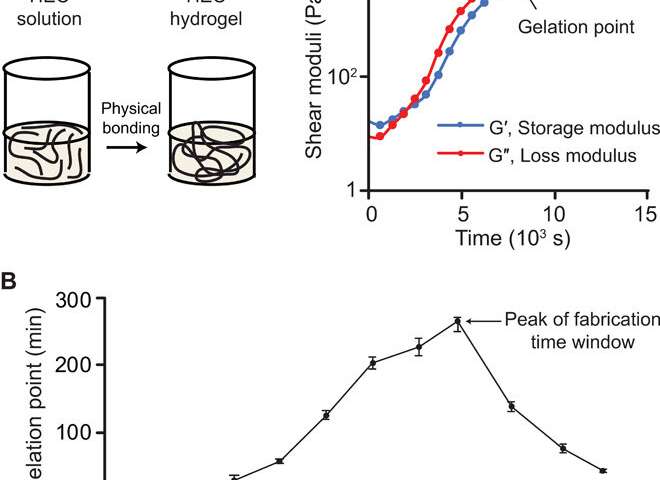

印刷溶液的流變性。（A）左側的示意圖顯示了由于物理粘合而導致的打印溶液的凝膠化。右邊的剪切模量與時間的關系圖顯示了在?5800 s處發生的膠凝點。按照慣例，膠凝點被定義為在HEC種類最初溶解之后儲能模量G’變得大于損耗模量G”的時間點。（B）示出了膠凝時間與印刷溶液的pH的函數關系的圖。通過添加不同量的CA來調節pH。誤差棒表示三個試驗的SD。該圖揭示了最高的膠凝點，因此最長的印刷時間窗口，在?3.0的pH值下發生。圖片來源：Science Advances，doi：10.1126 / sciadv.aay0929

結合材料工程和數字處理作為FGM的制造方法，用于構造性和大眾運輸過程以創(chuàng )建連續的梯度。他們通過纖維素衍生物的工程解決方案來實現這一點，以提供可控的擠出性能。

同時提供可調節的粘彈性，同時使用數字工作流程將梯度信息嵌入設計中，并生成自定義的G代碼以控制操作系統[三維（3- D）打印機和注射泵]。

該團隊使用了不同成分和橫截面的細絲，以促進分子在細絲邊界上的擴散并產生連續的梯度。

他們強調了將材料工程與定制制造技術以及環保和豐富的基于生物聚合物的制造材料相結合的重要性。

通過設計這樣的物理和數字工具，該團隊將能夠通過多種方法創(chuàng )建多維和連續的剛度梯度，從而擴大FGM的設計可能性。

選擇羥乙基纖維素（HEC）; 纖維素的增稠和膠凝衍生物，因為它無毒，可生物降解且對環境友好。HEC的膠凝點發生在96分鐘，從水溶液轉變?yōu)楣腆w水凝膠。

科學家優化了溶液參數，以最大程度降低溶液粘度。當他們添加檸檬酸（CA）對于溶液，膠凝速率減慢最大，以獲得令人滿意的擠出一致性。

然后，研究小組對印刷材料進行了表征，以了解添加劑的作用，其中添加木質素會(huì )顯著提高剛度和拉伸強度，而添加CA則會(huì )降低這些機械性能。

木質素和CA差分溶液的組合提供了多種機械特性，以打印具有特性梯度的對象。

然后，研究小組注意到隨著相對濕度的增加，剛度降低，打印樣品的尺寸和重量增加，他們探索了涉及變形結構的應用。

在從設計到制造的工作流程中，團隊將幾何模型與梯度數據結合在一起，以創(chuàng )建FGM數據并生成制造代碼。

作為此工作流程的平臺，他們使用了Grasshopper；在3D建模軟件Rhinoceros 3-D中嵌入的可視化編程界面。該

團隊通過疊加層，改變材料的數量及其組成來改變制造參數，以創(chuàng )建感興趣的漸變對象。

具有較低粘度的材料的流動性提供了物體的連續性，而更具粘性的混合物則離散地改變了剛度。

對比材料之間的擴散確保了層間的連續性，以創(chuàng )建具有圖案增強材料的連續且柔韌的材料片。沉積速度取決于注射泵的擠出速度和打印機噴嘴的速度。

將這些制造參數嵌入到幾何數據中，然后將數據轉換為制造命令，以協調材料的分布，探索材料流動并允許相等的沉積路徑來制造具有不同幾何剛度的物體。

他們設計了混合比數據，以翻譯成可修改注射泵擠出速率的制造代碼，并開發了一種計算策略來優化沉積路徑，以應對設置挑戰。

使用梯度優化路徑制造的樣品在沉積后立即顯示出更高的材料對比度。該團隊使用已開發的策略在本地和全球范圍內調整了梯度。

他們根據材料的楊氏模量調整了局部剛度，以控制材料的分布并影響對象的變形。例如，Giachini等。通過沿特定方向或圖案分配剛度，使材料承受外力以實現獨特的變形行為。

利用外力生成初始平面物體的最終形狀的方法將使設計人員能夠利用簡化的2D制造策略并避免復雜的3D工藝。

該方法將在工業產品設計， 探索平面物體的彈性彎曲以實現形狀和結構完整性的建筑設計系統，以及開發順應性的機構和軟機器人中的應用。

該團隊使用模擬驗證了他們的實驗觀察，該模擬反映了物理原型，從而提供了變形樣品中應力分布的反饋。

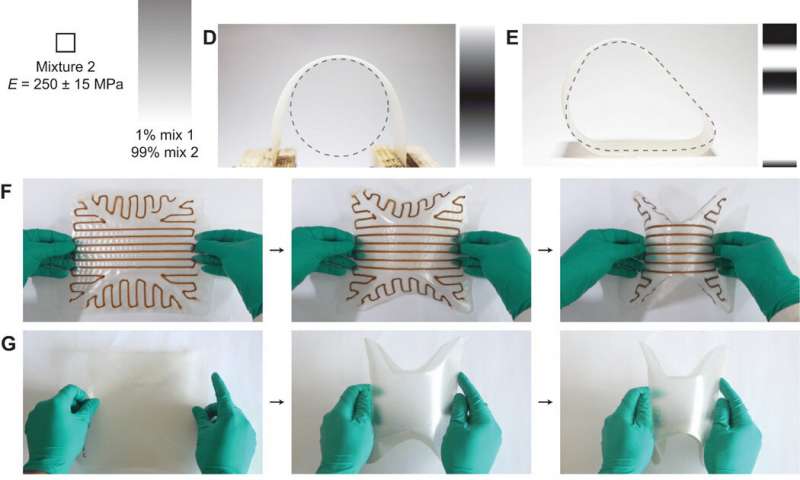

樣品顯示出由于圖案化的剛度變化引起的可編程變形。（A）示出了由灰度圖像表示的剛度梯度的示意圖?；旌衔?具有10wt％的基礎混合物，并且混合物2具有10wt％的基礎混合物和4wt％的CA。（B到E）相同尺寸的細纖維素條沿其長度方向印有各種剛度梯度曲線，并在經受相同的外部位移時表現出不同的曲率曲線。（B）顯示均一的剛度（無梯度）導致對稱曲率分布的照片。（C）照片顯示，較弱混合物的離散區域導致了類似鉸鏈的行為，使該條的曲率輪廓從非漸變對稱曲線變形。（D）顯示逐漸正弦梯度的照片導致曲率輪廓接近一個圓。（E）照片顯示，通過打印的剛度梯度可以實現該條帶的所需封閉端形式，其中較弱的區域比較硬的區域更容易彎曲。（F和G）系列柔性照片，這些照片將橫向上的負載轉移到縱向上的大變形中，從而實現了程序化的折疊效果。這些相同的編程行為是通過“硬度梯度圖案和應用”一節中所述的不同方法實現的。（F）通過定向放置較高橫截面的加強筋而表現出幾何剛度差異的樣品。（G）通過在意欲折疊的區域中使用較高CA含量的混合物而實現的表現出E模量差異的樣品。（H）（G）部分中特征表的數字網格模型。E模量值的精細漸變適用于近似板材的連續梯度。（I）有限元模擬的一系列快照，用于預測在一對作用力下的編程折疊行為，由藍色方框箭頭表示（圖片來源：斯圖加特大學的Sachin S. Gupta）。圖片來源：Science Advances，doi：10.1126 / sciadv.aay0929

這樣，Pedro AGS Giachini及其同事將材料工程與數字處理相結合，以控制材料的混合和沉積，從而擠出具有連續，高對比度和多方向剛度梯度的可調諧粘彈性材料。

他們建立了一種方法，可以將基本溶液工程化為包含纖維素的機械和流變特性的流體纖維素基材料目錄，從而為剛度梯度提供物理基礎。

該方法的靈活性使團隊能夠適應可擴展和可適應的過程，這些過程可應用于各種梯度制造過程。

所開發的方法將得到進一步優化，以克服局限性，并推動現有潛??力來打印2D或2.5D對象并創(chuàng )建具有內部功能特性梯度的完全成型的3D對象。
