二、結果與剖析

1、制取標準對物質(zhì)成分的危害

（1）反映溫度

圖2是1.5g維他命C，95％酒精，反映3h標準下，不一樣反映溫度對改性材料土有機化合物成分的危害。能夠看得出，溫度對物質(zhì)成分有一定的危害，在30℃～60℃范疇內，伴隨著(zhù)氣溫的上升，分子結構間健身運動(dòng)慢慢加速，有益于維他命C分子擴散進(jìn)到鈉基膨潤土固層，當溫度為60℃時(shí)，維他命C鈉基膨潤土的物質(zhì)成分最大；而當環(huán)境溫度超過(guò)80℃，也就是乙醇溶液熔點(diǎn)的氣溫時(shí)，因酒精的蒸發(fā)會(huì )更快，造成 反映管理體系變稠，粘度提升，危害維他命C分子擴散。因而，該反映的最好環(huán)境溫度是60℃。

（2）反應速度

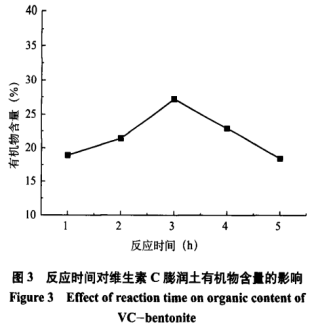

由圖3是5g堿性土，1.5g維他命C，100mL95％的酒精，反映溫度60℃的標準下，不一樣反應速度對改性材料土有機化合物成分的危害。能夠看得出，維他命C鈉基膨潤土的物質(zhì)成分在反應速度為3h做到最高值，在l～3h范疇，有機化合物成分隨時(shí)間提高而上升，但在3～5h范疇，有機化合物成分隨時(shí)間提高而減少。由于維他命C與堿性土的反映歸屬于穩定平衡，維他命C分子結構中的酸堿性官能團蔓延到鈉基膨潤土固層的這一全過(guò)程遲緩，當反應速度較短時(shí)間，酸堿性官能團蔓延的不徹底，導致有機化合物成分稍低，反應速度較長(cháng)時(shí)，反映系統中形成的水較多，新產(chǎn)生的官能團較非常容易擺脫堿性土表層，進(jìn)而使有機化合物成分降低。因而，該反映最合適的時(shí)長(cháng)為3h。

（3）維他命C使用量

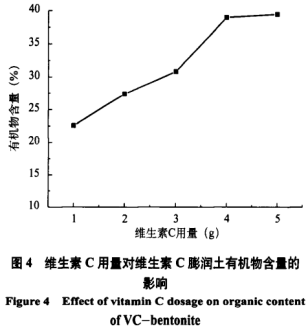

由圖4是5g堿性土，100mL95％的酒精，反應速度3h，反映溫度60℃標準下，不一樣維他命C使用量對改性材料土有機化合物成分的危害。能夠看得出，伴隨著(zhù)維他命C使用量的提升，有機化合物成分上升；當維他命C成分做到4g后，再次提升維他命C的使用量，原材料的物質(zhì)成分上升的速率減慢，緣故是在試驗中添加堿性土的量是確定的，當添加維他命C的量為4g時(shí)，維他命C分子結構中的酸堿性官能團與偏堿土壤層間的氫氧根充足反映，這時(shí)反映做到飽和狀態(tài)，再次提升維他命C的量對反映系統中物質(zhì)成分的變動(dòng)并不大，故從資金成本費考慮，挑選最合適的維他命C的劑量為4g。

(4)乙醇溶液濃度值

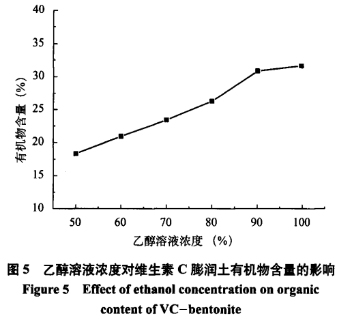

圖5是5g堿性土，4g維他命C，反映溫度60℃標準下，不一樣乙醇濃度對改性材料土有機化合物成分的危害。能夠看得出，乙醇濃度越高，有機化合物成分越大，酒精做為一種有機化學(xué)脫干有機溶劑，濃度值越高，越易于與維他命C和堿性土反映后形成的水形成共沸，使反映產(chǎn)生的水立即分離出來(lái)去除，推動(dòng)了化學(xué)變化平衡移動(dòng)。試驗結果顯示，該反映必須的酒精最合適的含量為99.7％。

2、構造表現

（1）透射電鏡剖析

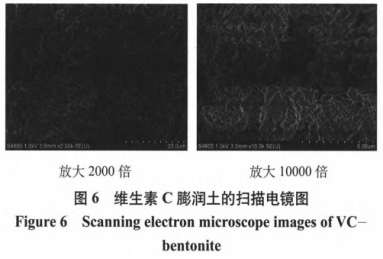

圖6為維他命C鈉基膨潤土的電鏡圖，在變大2000倍和10000倍的標準下，能夠 了解的看到，維他命C改性材料鈉基膨潤土有很多孔洞，片層構造優(yōu)良，這表明了以維他命C對堿性土開(kāi)展有機物改性材料后，鈉基膨潤土的片層構造沒(méi)有被毀壞。
