2.2近紅外光譜儀二階導數差譜分析

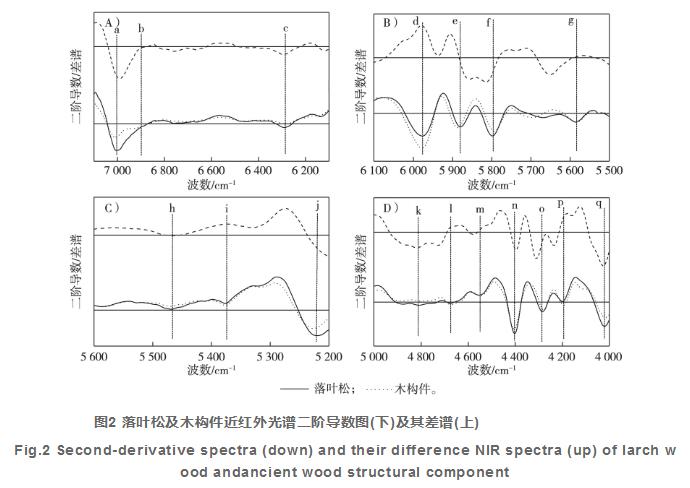

根據古代建筑木預制構件二階導數減掉馬尾松相對應二階導數譜帶，得到近紅外光譜分析二階導數差譜，反映木料有機化學(xué)成分的提升或降低，能夠觀(guān)查各吸收譜帶部位轉變所體現的有機化學(xué)成分轉變狀況。在譜帶范疇6100～7100cm^-1內，二種材質(zhì)在分別相匹配譜帶消化吸收峰的差別由圖2A所顯示(英文字母序號同表1，相同)，關(guān)鍵體現木料甲基纖維素中甲基震動(dòng)的一次內存超頻。由圖2A得知，二階導數譜帶在該峰位范疇內發(fā)生3個(gè)更有意義的吸收譜帶，各自坐落于7000，6896和6286cm^-1處。在其中，7000cm^-1為甲基纖維素不定形區隨意甲基、弱共價(jià)鍵融合的甲基伸縮式震動(dòng)一次內存超頻。在7000cm^-1處，木預制構件吸收譜帶有向高峰位方位遷移的趨向，說(shuō)明隨意甲基非常容易產(chǎn)生弱共價(jià)鍵融合。6896cm^-1為木質(zhì)纖維素中酚羥基伸縮式震動(dòng)的一次內存超頻，而6286cm^-1處為甲基纖維素結晶體區甲基伸縮式震動(dòng)的一次內存超頻。以上3個(gè)消化吸收峰均屬于甲基伸縮式震動(dòng)一次內存超頻峰，從差譜上看，6896cm^-1處二者譜帶區別并不大，而a和c處則為負數，說(shuō)明木預制構件甲基纖維素成分小于馬尾松當代材。

在譜帶范疇5500～6100cm-1內(圖2B)，二階導數譜圖發(fā)生4個(gè)吸收譜帶，各自坐落于5978，5882，5800和5587cm^-1處。在其中，5978，5800和5587cm^-1各自屬于木質(zhì)纖維素芬芳環(huán)上CH官能團、木質(zhì)素上咪唑和吡喃環(huán)上的CH官能團及其甲基纖維素結晶體或半結晶體區的CH官能團。從差譜圖看得出，5978cm^-1處屬于木質(zhì)纖維素成分的譜帶為恰逢，說(shuō)明與當代材對比木預制構件中木質(zhì)纖維素成分濃度值提升，而屬于木質(zhì)素的譜帶為負數，說(shuō)明木預制構件中成分相對性成分降低，而屬于甲基纖維素譜帶基本上沒(méi)有轉變。此外，木預制構件和馬尾松在消化吸收帶5882cm^-1處，消化吸收較差，且消化吸收抗壓強度不管在初始譜圖或是二階導數圖上基本上沒(méi)有區別，目前參考文獻末見(jiàn)報導該譜帶所屬。因為在譜段5500～6100cm^-1區段，吸收譜帶中主要是脂環(huán)族和脂環(huán)CH官能團震動(dòng)的一次內存超頻及其OH官能團的合頻。除此之外，木預制構件與馬尾松木料甲基纖維素結晶體區在這里譜帶區域內轉變相對穩定(如圖所示2中g(shù)處)，因而，推論該點(diǎn)應屬于甲基纖維素結晶體區強共價(jià)鍵融合伸縮式震動(dòng)與CH官能團形變震動(dòng)一次內存超頻的合頻。

在譜帶范疇5200～5600cm^-1內(圖2C)，二階導數譜圖發(fā)生3個(gè)吸收譜帶，各自坐落于5464，5373和5220cm^-1處。在其中，5464cm^-1表明屬于甲基纖維素結晶體區和半結晶體區，差譜值接近于零，說(shuō)明木預制構件和馬尾松該成分濃度值轉變并不大;而5220cm^-1處表明自由水震動(dòng)。譜帶5373cm-1處目前參考文獻末見(jiàn)報導其譜帶所屬，根據上述情況的根據，在該點(diǎn)差譜值為正，融合對木預制構件有機化學(xué)微量分析結果，推論該點(diǎn)屬于OH的震動(dòng)與木質(zhì)纖維素芬芳環(huán)CH震動(dòng)一次內存超頻的合頻。

在譜帶范疇4000～5000cm^-1內(圖2D)，二階導數譜圖發(fā)生7個(gè)吸收譜帶，各自坐落于4808，4675，4546，4404，4289，4195和4019cm^-1處。在其中，k、n、o和q屬于甲基纖維素結晶體區或半結晶體區，其差譜均為負數，說(shuō)明木結構建筑中纖維和木質(zhì)素成分降低，而屬于木質(zhì)纖維素的l和m處，其差譜值則為恰逢，說(shuō)明木質(zhì)纖維素的相應成分有所增加。在譜帶4675cm^-1處，目前參考文獻末見(jiàn)其所屬。因為在譜帶范疇4000～5000cm^-1內，主要是CH官能團的升縮震動(dòng)及形變震動(dòng)為主導，因而，融合有機化學(xué)成分定性分析的結果，推論該譜帶屬于木質(zhì)纖維素，臨時(shí)把該譜帶屬于CH官能團的升縮震動(dòng)與形變震動(dòng)的合頻。

2.3有機化學(xué)成分轉變剖析

2.3.1糖類(lèi)與碳水化合物溶解剖析

在譜帶4000～7000cm^-1范疇內，根據二階導數差譜分析，來(lái)源于甲基纖維素、木質(zhì)素結晶體及不定形區的C—H震動(dòng)吸收譜帶(表1中e、f、k、n、o、q)均為負數，說(shuō)明木預制構件中的膳食纖維和半化學(xué)纖維發(fā)生差異水平的溶解。斎藤幸恵等[19]根據科學(xué)研究始建公年1500年的福勝寺本堂載重木預制構件(松)化學(xué)成分分析結果顯示，應用時(shí)代越長(cháng)，木預制構件中的綜甲基纖維素成分慢慢降低，半化學(xué)纖維溶解較為顯著(zhù)。袁誠等[20]對挖掘古樹(shù)有機化學(xué)成分的解析結果也說(shuō)明，長(cháng)期性掩埋的古樹(shù)，木料的膳食纖維和木質(zhì)素溶解比較嚴重。本分析中經(jīng)過(guò)對木預制構件和當代材馬尾松的有機化學(xué)成分定性分析，在其中綜甲基纖維素相對性成分各自為62.54%和70.66%，α-甲基纖維素各自為42.3%和46.3%，木質(zhì)素各自為20.24%和24.36%。相對性于當代材，木預制構件中纖維和木質(zhì)素均出現差異水平溶解，但與當代材相較為核甘酸成分溶解并不是很?chē)乐?，應?00a的木預制構件核甘酸成分只減少了4%上下。

2.3.2木質(zhì)纖維素轉變剖析

與核甘酸成份相較為，體現木質(zhì)纖維素芬芳環(huán)上CH伸縮式震動(dòng)一次內存超頻及合頻吸收譜帶發(fā)生在5897，5373，4675，4546和4193cm^-1等處(表1)。這種譜帶在二階導數差譜中都主要表現為恰逢，說(shuō)明木預制構件中木質(zhì)纖維素的含量相對性于當代材提升。對木預制構件和當代材馬尾松有機化學(xué)成分定性分析，木質(zhì)纖維素相對性成分各自為34.20%和22.98%。根據對挖掘木料的紅外光譜分析表明木質(zhì)纖維素消化吸收抗壓強度提高，存有一定程度上的溶解，但相對性濃度值提升。目前研究表明，陽(yáng)光照射是造成 木質(zhì)纖維素溶解的首要要素，木質(zhì)纖維素對日光中紫外線(xiàn)光波長(cháng)的光源比較比較敏感，此次抽樣的載重木預制構件在房間內應用，受自然環(huán)境標準，太陽(yáng)、水份的直接影響比較有限。房間內地理環(huán)境標準下應用約600a的木預制構件相對性木質(zhì)纖維素成分提升，關(guān)鍵歸功于核甘酸成分的降低?？茖W(xué)研究結果顯示，木預制構件中木質(zhì)纖維素成分的經(jīng)時(shí)轉變可以根據近紅外光譜開(kāi)展高質(zhì)量判定檢驗。

2.3.3晶粒大小轉變剖析

XRD剖析結果顯示，木預制構件和馬尾松當代材二者的相對性晶粒大小各自為27.2%和43.3%。NIRS在與結晶體與半結晶體結構有關(guān)的兩個(gè)(圖2中e、k處)吸收譜帶二階導數差譜為負數，說(shuō)明木預制構件相對性晶粒大小減少，該結論與XRD剖析的結果相一致。本科學(xué)研究中木預制構件甲基纖維素成分差別并不大，而晶粒大小顯著(zhù)小于當代材。木質(zhì)素的分解造成 甲基纖維素半結晶體區的相互影響變弱，促使甲基纖維素微纖絲結構越來(lái)越疏松，因而，發(fā)生綜甲基纖維素成分降低、甲基纖維素相對性晶粒大小降低，這也是木預制構件變脆結構力學(xué)特性減少的首要緣故。有機化學(xué)成分定性分析較為發(fā)覺(jué)，本科學(xué)研究核甘酸成分有一定溶解，可是溶解水平并不是很?chē)乐?，該結論與斎藤幸恵等、袁誠等[20]的分析結論存有一定差別。緣故可考量為:最先，相對性于日本濕冷的天氣自然環(huán)境，本科學(xué)研究試品是古代建筑房間內頂端三架梁，該地方坐落于木工程建筑房頂正中間下邊，自然通風(fēng)不錯，自然環(huán)境干躁，且幾乎不受照射的危害;次之，掩埋木料與室外地理環(huán)境中采用的木料因為自然環(huán)境差別，造成 不一樣自然環(huán)境下木料有機化學(xué)成分溶解體制不一樣，比如是不是有陽(yáng)光照射危害標準下木質(zhì)纖維素溶解體制等，還有待進(jìn)一步科學(xué)研究。

3結果

小編應用近紅外光譜技術(shù)性古代建筑木預制構件有機化學(xué)成分開(kāi)展定性研究，融合有機化學(xué)成分定性分析的效果做好了探討，并對譜帶中產(chǎn)生的3個(gè)譜帶的所屬開(kāi)展了推斷，得到下列結果:

1)NIRS在5882，5587，5464和4808cm^-1等譜帶處體現了甲基纖維素結晶體和半結晶體區的光譜信息，以上譜帶與當代材馬尾松差譜不會(huì )改變或降低與XRD方式得到的木料晶粒大小剖析結果一致。

2)NIRS在體現木質(zhì)素的5800和4289cm^-1譜帶差譜值減少，而在體現木質(zhì)纖維素的5978，5373，4675和4546cm^-1處差譜值提升，說(shuō)明木質(zhì)纖維素相對性成分提升，該結論與有機化學(xué)成分定性分析的結果一致。

3)木預制構件的衰老主要是木料有機化學(xué)成分中核甘酸成分溶解，及其因此致使的晶粒大小降低、木質(zhì)纖維素相對性成分提升。

因而，NIRS可以有效地體現這種木料內部有機化學(xué)成分轉變信息內容，可以完成對木預制構件脆化的當場(chǎng)、即時(shí)點(diǎn)評與檢測。
