（2）SHMP水溶液pH對DS的危害

按SHMP:KGM=1:7稱(chēng)量SHMP0.5g，KGM3.5g，用60mL水融解SHMP，用硫酸調為pH=2，pH=3，pH=4，pH=5，pH=6，在機械攪拌下面拌和邊添加KGM，待混和勻稱(chēng)后在超聲波55℃下反映1.5h后制冷，反映完用40%的酒精拌和清理試品直到檢驗出不來(lái)磷完畢，過(guò)慮，干躁，獲得差異水平的EKGM開(kāi)展檢測剖析，見(jiàn)圖3。

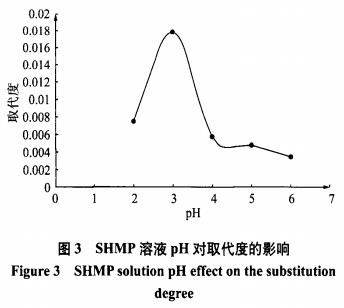

從圖3能夠 得到如下所示結果：伴隨著(zhù)pH值的提升，EKGM的DS先上升后減少，當pH值較低時(shí)，KGM水解反應為單糖，減少KGM分子結構中間的相互影響有益于酯化反應，進(jìn)而得到酯化反應在弱酸性情況下比較平穩。伴隨著(zhù)pH值的進(jìn)一步上升，聚磷酸鹽的劃分和存有方式發(fā)生了轉變 ，對酯化反應的開(kāi)展不好，進(jìn)而DS減少；在以上固定不動(dòng)標準下獲知，pH=3時(shí)DS較大。

（3）加溫反映溫度對DS的危害

按SHMP:KGM=1:7稱(chēng)量SHMP0.429g，KGM3g，將SHMP用60mL水融解，用硫酸調整pH至3，在機械攪拌下添加KGM，拌和攪拌勻稱(chēng)，隨后在超聲波45℃，50℃，55℃，60℃，65℃的標準下反映1.5h后制冷，完用40%的酒精拌和清理樣直到檢驗出不來(lái)磷完畢，過(guò)慮，于烘干箱中干躁后可最后獲得不一樣取代度的EKGM測量、剖析，見(jiàn)圖4。

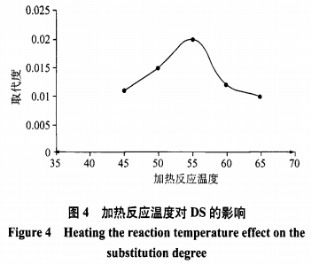

由圖4得知，伴隨著(zhù)反映溫度的上升EKGM的DS先擴大后減少，當反映溫度較低時(shí)，推動(dòng)酯化反應的水平不大，則取代度??；但溫度較高時(shí)，很有可能已酯化反應的EKGM遭受高溫的危害，不穩定的酯鍵破裂，則取代度縮??；在以上固定不動(dòng)標準下獲知，溫度55℃時(shí)取代度較大。

（4）加溫反應速度對DS的危害

按SHMP:KGM=1:7稱(chēng)量SHMP0.5g，KGM3.5g，用60mL水融解SHMP，用硫酸調整到pH為3，在機械攪拌標準下添加KGM，拌和攪拌勻稱(chēng)后在超聲波55℃標準下各自反映0.5h、1.0h、1.5h、2.0h、2.5h制冷，反映完用40%的酒精拌和清理試品直到檢驗出不來(lái)磷完畢，過(guò)慮、干躁，獲得取代度不一樣的EKGM開(kāi)展測量、剖析，見(jiàn)下面的圖圖5。

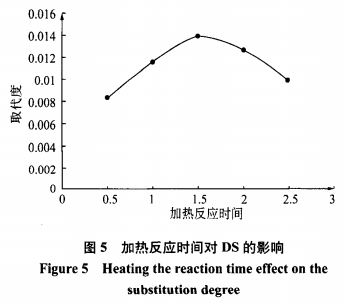

從圖5能夠 看得出，伴隨著(zhù)反應速度的提高EKGM的DS發(fā)展趨勢是先提升后減少，當反應速度過(guò)短時(shí)間，酯化反應改性材料仍在遲緩開(kāi)展，則取代度較低；但反應速度太長(cháng)，很有可能會(huì )產(chǎn)生酯鍵掉下來(lái)、破裂，不利酯化反應開(kāi)展，進(jìn)而取代度也會(huì )減少；在以上固定不動(dòng)標準，發(fā)覺(jué)在反應速度為1.5h時(shí)DS較大。

2、響應面試驗結果與剖析

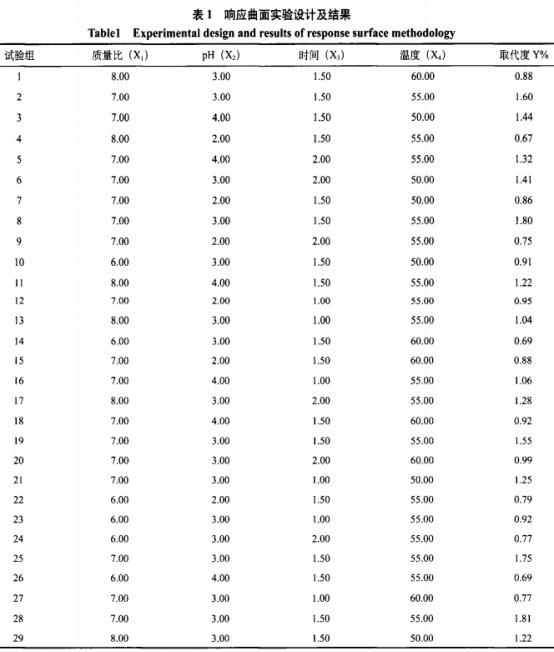

根據單要素試驗，依據Box-Behnken核心組成實(shí)驗方案設計基本原理，挑選超音波反映溫度、超音波反應速度、SHMP：KGM質(zhì)量比、SHMP水溶液pH，開(kāi)展四要素三水準的響應面分析方式，明確EKGM的最好改性材料標準，結果見(jiàn)表1。運用DesignExpert10.0.7手機軟件對信息開(kāi)展二次多元線(xiàn)性回歸線(xiàn)性擬合，獲得EKGM取代度(Y)對變量：

SHMP:KGM質(zhì)量比(X).pH(X₂)、反應速度(X₃)和溫度(X₄)中間的二次多種線(xiàn)性回歸方程：

Y=1.78 0.13X₁ 0.15X₂ 0.044X₃-0.016X₄ 0.16X₁X₂ 0.097X₁X₃-0.030X₁X₄ 0.11X₂X₃–
0.14X₂X₄-0.015X₃X₄-0.49X₁²-0.43X₂²-0.31X₃²-0.35X₄²

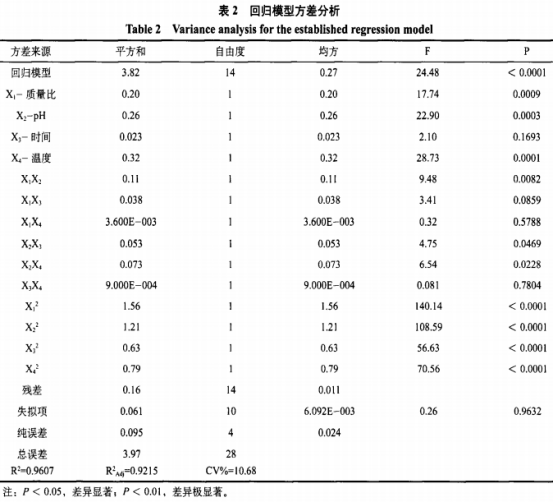

該回歸分析的標準差，結果見(jiàn)表2。從表2能夠 看得出，線(xiàn)性擬合P＜0.0001，說(shuō)明線(xiàn)性擬合的回應回歸分析做到了十分明顯水準，失擬項P=0.9632＞0.05，說(shuō)明失擬不明顯，R²=0.9607是建模的校準指數，該實(shí)體模型能夠 表述96.07%響應值的轉變，實(shí)體模型線(xiàn)性擬合優(yōu)良。實(shí)體模型R²_Adj=0.9215是調整相關(guān)系數r，該指數表明擬合模型的響應值的轉變有92.15%來(lái)自選定自變量，該實(shí)體模型線(xiàn)性回歸方程線(xiàn)性擬合狀況有效靠譜。實(shí)體模型響應值的變異系數CV數值10.68%，較低，說(shuō)明實(shí)驗過(guò)程是可靠的，因而用此實(shí)體模型能夠對EKGM的DS開(kāi)展剖析和預測分析。依據回歸分析的方差分析結果，方程式一次項X₁、X₂、X₄，二次項X₁²、X₂²、X₃²、X₄²和交互項X₁X₂、X₂X₄、X₂X₃對EKGM取代度的危害均達極明顯水準，一次項X₃和交互項X₁X₄，X₃X₄對EKGM取代度的危害不明顯。進(jìn)而說(shuō)明每個(gè)影響因素與響應值中間并非簡(jiǎn)易的線(xiàn)性相關(guān)，除此之外依據F值的尺寸獲得各要素危害EKGM取代度的主順序：溫度(X₄)>pH(X₂)>質(zhì)量比(X)>時(shí)間(X₁)，交互項危害效果的主順序：質(zhì)量比和pH(X₁X₂)>pH和溫度(X₂X₄)＞pH和時(shí)間(X₂X₃)＞質(zhì)量比和時(shí)間(X₁X₃)＞質(zhì)量比和溫度(X₁X₄)＞時(shí)間和溫度(X₃X₄₎?；?dòng)效用的高低尺寸由等值線(xiàn)的樣子體現，環(huán)形和橢圓型各自表示不一樣的實(shí)際意義，環(huán)形代表著(zhù)兩要素配對t檢驗不是明顯的，而橢圓型或鞍形則說(shuō)明兩要素配對t檢驗是明顯的。為了更好地進(jìn)一步科學(xué)研究有關(guān)自變量中間的相互影響，文中應用響應面斜面和等高線(xiàn)圖來(lái)大數據可視化。
